产品简介
产品概述：● 可导入客户工件全套检测工艺，会开机就能探伤；● DAC、AVG、彩色腐蚀Bscan、TCG等工具齐全；● 重复发射率：20-2000Hz准确调节，
产品概述：
● 可导入客户工件全套检测工艺，会开机就能探伤；
● DAC、AVG、彩色腐蚀Bscan、TCG等工具齐全；
● 重复发射率：20-2000Hz准确调节，高速扫查，不漏检；
● 高信噪比，波形非常稳定，特殊的抗干扰设计，不惧恶劣工况；
● 10位AD，可使用20M探头，细节尽显，微小缺陷下灵敏度和分辨力高；
● 缺陷自动验收，智能评测，高清高亮显示，界面立体美观，人性化操作风格；
● 探头校准、曲线制作等各种操作全程提示，对话框互动，无需看说明书；
● 蓝牙无线传输，手机APP现场生成探伤报告，并实现打印；
● 可以跟电脑软件生成探伤报告，并实现打印；
● IP65防护标准，坚固耐用，防水防尘，阻尼支架任意角度；
● 单电10小时连续工作，2小时快充，可独立充电，两块实现不间断工作。

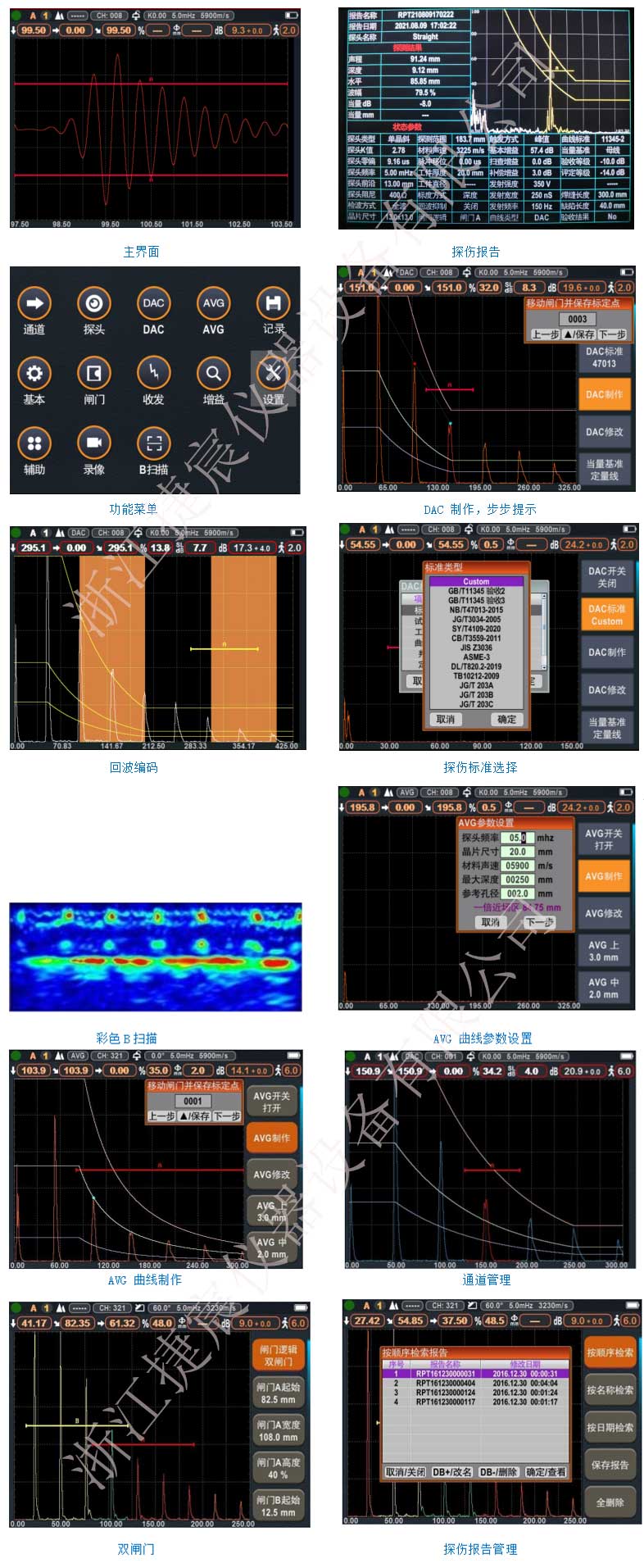

主要功能：
● 自动校准1A：一键式自动校准，操作非常便捷，自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”；
● 自动校准(两孔) （不需要校准试块）；
● 自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；
● 自动增益、回波包络、峰值记忆功能提高了探伤效率；
● φ值计算：直探头锻件探伤，找准缺陷最高波自动换算孔径ф值,大平底自动计算；
● 500个独立探伤通道（可扩展），可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块；
● 可自由存储、回放1000幅A扫波形及数据（可扩展）；
● 外接U盘，内部存储可以随时导出，也可以直接存储无限量的探伤存储文件；
● 探伤录像：探伤过程的动态录像，通过外部U盘扩展，可以实现无限时的高质量录像；
● DAC、AVG自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿；
● B型扫描：实时扫查、显示横截面，可显示工件缺陷形状，使探测结果更直观；
● 17个内置探伤标准可调出，可以自由输入任意行业标准；
● 发射脉冲宽度和强度可调；
● 蓝牙模式与手机和计算机通讯，实现探伤报告管理；
● 高性能安全环保锂电池供电，标配可连续工作10小时以上，选配可增加电池容量到15小时；
● 实时时钟记录：实时探伤日期、时间的跟踪记录，并存储；
● 数字抑制，不影响增益和线性；
● 增益补偿：对表面粗糙度、厚工件远距离探伤等因素造成的Db衰减可进行修正；
● 曲面修正：用于曲面工件探伤，可实时显示缺陷周向位置和深度；
● 角度和K值两种输入方式；
● 回波次数分析；
● 回波编码：以不同颜色显示1~9次回波，便于判断缺陷位置；
● 裂纹测高：利用端点衍射波自动测量、计算裂纹高度；
● DAC声光报警；
● 屏幕的冻结和解冻；
● 角度和K值两种输入方式；
● 波形填充；
● 电源状态指示；
● 捕捉标记；
● 闸门内波形颜色标记；
● 闸门内展宽。
● 球化率测量
技术参数：
型号 | F955 |
检测范围： | 12米(钢中、纵波)，透射25米（可扩展） |
声速范围： | (500～18000)m/s |
重复发射率： | 20-2000Hz 可调节 |
动态范围： | ≥38dB |
垂直线性误差： | ≤2.5% |
水平线性误差： | ≤0.2% |
分 辨 力： | >40dB(5P14) |
灵敏度余量： | >65dB(深200mmФ2平底孔) |
数字抑制： | (0～80)%，不影响线性与增益 |
探头类型： | 直探头、斜探头、双晶探头、穿透探头，爬波探头，表面波探头 |
闸 门： | 进波门、失波门；单闸门、双闸门 |
报 警： | 蜂鸣报警，LED灯报警 |
电 源： | 直流（DC）9V |
电池工作时间： | 10小时 |
外型尺寸： | 240×153×38 (mm) |
重 量 ： | 0.95Kkg |
环境温度： | (-10～50)℃ |
相对湿度： | (20～95)%RH |
脉冲幅度： | 100V、200V、300V、400V、500V分级选择，适用探头范围广 |
脉冲宽度： | 在(0.03～0.51)µs范围内连续调节，以匹配不同频率的探头 |
探头阻尼： | 50Ω、100Ω、150Ω、400Ω可选，满足灵敏度及分辨率的不同工作要求 |
硬件实时采样： | 高分辨率10位AD转换器，采样速度200MHz，波形高度保真 |
检波方式： | 正半波、负半波、全波、射频检波 |
滤波频带： | （0.2～20）MHz |
闸门读数： | 单闸门和双闸门读数方式可选；闸门内峰值读数 |
总增益量： | 120 dB（设有0.1dB、1dB、2dB、6dB步进值） |
插头插座： | 插BNC/LEMO可选 |
注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得
自动验收探伤报告标准:
GB/T 11345 验收2 焊缝无损检测 超声检测 技术、检测等级和评定
GB/T 11345 验收3 焊缝无损检测 超声检测 技术、检测等级和评定
NB/T 47013-2015 承压设备无损检测标准
SY/T 4109-2020 石油天然气钢质管道无损检测
JG/T 203
行业标准：
中国电力出版社《支柱绝缘子及瓷套超声波检测》
中华人民共和国电力行业标准 DL/T303-2014《电网在役支柱瓷绝缘子及瓷套超声波检测》
标准配置：
主机 | 1 台 | 产品包装箱 | 1 个 |
直探头 | 1 个 | 使用说明书 | 1 本 |
斜探头 | 1 个 | 合格证、装箱卡、保修卡 | 1 套 |
9V 电源适配器 | 1 个 | 超声波探伤仪手机 APP | 1 套 |
探头连接线 | 1 根 | 仪器腕带 | 1 条 |
选配配置：
1. | 标准试块 | 2. | 其他种类探头 |
3. | 其他探头线缆 | 4. | 耦合剂 |
5. | 蓝牙打印机 |
绝缘子探头型号-选配
探头分类 | 探头晶片尺寸 mm ×mm | 探头弧面对应直径（mm） | 适用工件外径 | 频率 | 适合间距（mm） |
JYZ-1爬波探头 | 10 ×12×2 | Φ100 | ＜Φ100 | 2.5P | ＞15 |
爬波探头 | 10 ×12×2 | Φ160 | ＞Φ140 | 2.5P | ＞15 |
爬波探头 | 10 ×12×2 | Φ180 | ＞Φ160 | 2.5P | ＞15 |
爬波探头 | 10 ×12×2 | Φ240 | ＞Φ220 | 2.5P | 瓷套探伤专用 |
爬波探头 | 10 ×12×2 | Φ260 | ＞Φ240 | 2.5P | 瓷套探伤专用 |
JYZ-2爬波探头 | 8 ×10×2 | Φ100 | ＜Φ100 | 2.5P | ＞12 |
爬波探头 | 8 ×10×2 | Φ180 | ＞Φ160 | 2.5P | ＞12 |
爬波探头 | 8 ×10×2 | Φ200 | ＞Φ180 | 2.5P | ＞12 |
爬波探头 | 6 ×10×2 | Φ160 | ＞Φ140 | 2.5P | ＞12 |
爬波探头 | 6 ×10×2 | Φ180 | ＞Φ160 | 2.5P | ＞12 |
小角度纵波探头 | 8 ×10 | Φ140 6° | ＞Φ120 | 5P | ＞12内部缺陷专用 |
小角度纵波探头 | 8 ×10 | Φ160 6° | ＞Φ140 | 5P | ＞12内部缺陷专用 |
小角度纵波探头 | 8 ×10 | Φ180 6° | ＞Φ160 | 5P | ＞12内部缺陷专用 |
小角度纵波探头 | 8 ×10 | 平 面6° | ＞Φ200 | 5P | ＞12内部缺陷专用 |
小角度纵波探头 | 8 ×10 | Φ180 8° | ＞100 | 5P | ＞12内部缺陷专用 |
双晶横波探头 | 8 ×10×2 | Φ160 | ＞Φ140 | 5P | 瓷套探伤专用 |
双晶横波探头 | 8 ×10×2 | Φ180 | ＞Φ160 | 5P | 瓷套探伤专用 |
双晶横波探头 | 8 ×10×2 | Φ200 | ＞Φ180 | 5P | 瓷套探伤专用 |
双晶横波探头 | 8 ×10×2 | Φ220 | ＞Φ200 | 5P | 瓷套探伤专用 |
纵波直探头 | Φ10 | 平 面 | 5P | 声速测定用 |
试块型号-选配
试块名称 | 型 号 | 规 格 | 使用范围 |
校准试块 | JYZ-BXⅠ | 360°旋转/带支架 | 支柱绝缘子专用 |
校准试块 | JYZ-BXⅡ | 瓷套专用 | |
瓷柱对比试块 | JYZ-G | Φ120瓷柱声速≥6300m/s | 参考对比 |
