产品简介
产品描述： 该炉为对开式，炉体采用双层壳体结构，炉膛采用氧化铝多晶体 纤维材料，需要急速冷却或换管子时，可以打开炉膛。炉上装有开炉 膛断电的行程开关，炉管两端安
产品描述： 该炉为对开式，炉体采用双层壳体结构，炉膛采用氧化铝多晶体 纤维材料，需要急速冷却或换管子时，可以打开炉膛。炉上装有开炉 膛断电的行程开关，炉管两端安装了不锈钢防护罩、法兰有可调节高 度的不锈钢支架支撑、法兰为卡套式，取物料时撤卸非常方便，该炉 可在气氛保护下或真空环境下对样品进行加热。
技术参数： 1.额定温度：1400℃ 2.温度：1500℃ 3.电压：220V 4.热电偶：S 型 5.推荐升温速率：≤10℃/min 6.加热元件：硅碳棒 7.温控方式：智能化 50 段可编程控制
型号：GSL-1500X
炉管尺寸:：Φ50X800
功率(KW)：3
加热段长度（mm）：240
型号：GSL-1500X
炉管尺寸:：Φ60X1000
功率(KW)：6
加热段长度（mm）：390
型号：GSL-1500X
炉管尺寸:：Φ80X1000
功率(KW)：6
加热段长度（mm）：390
这款管式炉以硅碳棒为加热元件，采用双层壳体结构和宇电控温仪表，能进行多段程序控温，移相触发、可控硅控制，炉膛采用氧化铝多晶纤维材料，用流量计控制进气流量 炉管两端能不锈钢法兰密封，不锈钢法兰上安装有气嘴、阀门和压力表，抽真空时真空度能够达到10-3 Pa，该炉为卧式，使用方便，操作简单。该炉具有温场均衡、表面温度低、升降温度速率快、节能等优点，是高校、科研院所、工矿企业做高温气氛烧结、气氛还原、CVD实验、真空退火用的理想产品.
详细技术参数
型号 | GSL-1500-Φ50 | GSL-1500-Φ60 | GSL-1500-Φ80 |
功率 | 3KW | 6KW | 6KW |
外形尺寸 | 1100×690×720(mm) | 1300×690×720(mm) | 1300×690×720(mm) |
| 炉管尺寸mm | 高纯刚玉管:50*800mm或60/80*1000mm(管径可选） 两边各放置两个炉塞，炉塞可以阻挡炉管中心的热辐射，必须在加热前放置在炉膛的正确位置
| ||
电源电压 | 220V | ||
相数 | 单相 | ||
加热元件 | 硅碳棒 | ||
控温方式 | 采用宇电程序控温仪表（标配） 1、50段程序控温智能PID调节。 2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1520度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。 3、带有485 通讯接口（选购软件时标配） 4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。 5、仪表具有温度自整定的功能
（更换进口仪表，需要另外付费，选购）
FP93控温仪表（日本岛电） 欧陆仪表 触摸屏仪表 | ||
炉膛材料 | 1、炉膛材料，采用优质氧化铝多晶纤维 2、内炉膛表面涂有进口1800度高温氧化铝涂层，可以提高放射率，使温场更加均衡。 | ||
阀门和法兰
| | ||
控制精度 | +/- 1 ℃ | ||
触发器 | 移相触发 | ||
电器 | 浙江正泰 | ||
可控硅 | 106/16E 德国西门康 | ||
最高温度 | 1500 ℃ | ||
额定温度 | 1400 ℃ | ||
升温速率 | ≤10 ℃/ Min （可根据要求修改） | ||
推荐升温速率 | ≤5 ℃/ Min | ||
热电偶型号 | S 型 | ||
加热段长度 | 240mm 390mm 390mm | ||
温度校准（选配） | 定期对管式炉进行温度校准，可保持炉温的准确性和均匀性。您可以在本公司选购一套简单的校准工具，辅助您完成这项工作，完整的校准套件包括标准热电偶，温度校准仪，补偿导线 | ||
四周表面温度 | ≤45℃ | ||
开盖保护系统 | 当炉盖打开时继电器会自动切断主电源，有效地保证使用者的安全。 | ||
真空系统 （选购） | 1、单级泵 TW-1.5A 2、 双级泵 2XZ-2 3、 VS-0.1真空系统

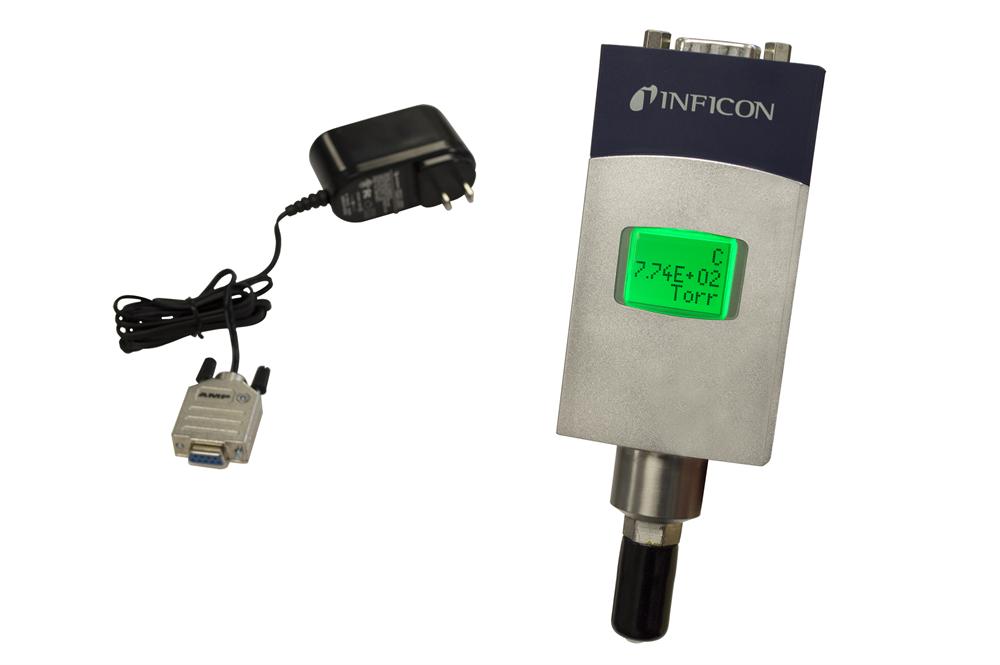

4、 VS高真空系统 5、 恒压泵 6、英国PCG550（INFICON）电容真空计 1、一般粗略抽真空、把炉管里面的气体赶出来用：TW-1.5A单级泵即可。 2、双级泵2XZ-2 真空泵能够把管式炉炉管的真空度抽到10Pa左右。 3、VS-0.1真空系统能够把管式炉炉管内的真空度抽到0.1Pa（并配带有电阻真空计显示）。 4、VS高真空系统（该系统是由分子和机械泵组成）能够把管式炉炉管内的真空度抽到10-3 Pa。 5、恒压泵（该系统可以把管内压力控制在-100.0KPa~100.0KPa）。 6、英国（INFICON）电容真空计（测量范围3.8x10-5 -1125 Torr、可检测各种气体，包括混合气体，测量**、重复性好、可选防腐类型PCG554）
7、您可在本公司选购一个冷的真空阱，以避免对真空泵造成污染、
冷阱 | ||
供气系统 （选购） | | ||
管式炉安装操作说明（点击进入） | 钢瓶减压阀的规格选择注意事项、管式炉安装操作说明（点击进入） | ||
质保期
一年保修，终身技术支持
特别提示：1.耗材部分如加热元件，炉管，样品坩埚等不在保修期内。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
注意事项
1.炉管内气压不可高于0.02MPa
2.由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa
3.当使用的炉管为刚玉管时，炉体温度高于1500℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当
4.进入炉管的气体流量需小于200SCCM，以避免冷的气流对热炉管的冲击
5.对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开排气阀，以防意外发生（如炉 管破裂，法兰飞出等）
6.不要在氧化铝管中使用石墨坩埚
