FCMCR系列微波化学反应器

产品简介：

微波化学反应器采用微电脑技术和变频微波调整技术，实现了微波功率变频调节，全系列产品均具备**控温和磁力搅拌功能，数字显示温度和磁力搅拌转速，操作简单，重复性好。对于需要摸索微波催化反应条件的实验，特别是对于那些要求较小微波功率而又希望保持连续微波辐射的化学实验，其科学性和实用性均得到理想发挥。

产品点及说明：

用户可根据反应条件任意加装标准口的反应容器（容积100-500ml）及冷凝回流，滴加，补液和分水等装置 ，同时配备保护性气体加入口。

产品参数：

FCMCR-3C-W型变频微波化学反应器采用微波变频调整技术，实现微波功率连续可调，七英寸触摸屏显示，操作简单，噪音小，寿命长。微波是一种波长极短的电磁波，它和无线电波、红外线、可见光一样，都属于电磁波，也属于超声波，微波的频率范围从300MHz到300KMHz，即波长从1毫米到1米的范围。

    微波化学反应器是将微波加热应用于科学实验，当微波与物质分子相互作用时，产生分子极化、取向、摩擦、碰撞，吸收微波能而产生热效应，这种加热方法被称为微波加热，当微波化学反应器在实验室内做萃取反应时，也称为微波萃取反应器和微波萃取仪，微波加热是极性物质分子吸收微波后自身发热，是从分子内部由内向外进行，由于分子级的加热，可以使物质内外同步加热。
    不同的物质吸收微波的能力不同，其加热的效果各不相同，这主要取决于物质的介质损耗。

加热的特点：
1、快速加热：微波能以光速（3×10¹⁰cm/s）在物体中传播，瞬间（10^-9秒以内）就能把微波能转换为物质的热能，并将热能渗透到被加热物质中，无需热传导过程。
2、快速响应能力：能快速启动、停止及调整输出功率。
3、加热均匀：里外同时加热。
4、选择性加热：介质损耗大的，加热后温度高，反之亦然。
5、加热效率高：由于被加热物体自身发热，没有热传导过程，因此周围的空气及加热腔体没有热损耗。
6、加热渗透力强：透热深度和波长处于同一数量级，可达十几厘米，而红外加热为表面加热，渗透深度仅为微米数量级。

产品特点说明：
    微波化学反应器采用**变频技术，确保设备在运行过程中平稳顺利进行。
1.    微波连续输出方式：研究表明，脉冲微波在“开”和“关”的瞬间会产生高阈值电磁脉冲，出现温度大幅震荡现象，也极易破坏有机分子形态，从而影响实验结果的一致性。微波连续输出方式确保在实验过程中时刻存在微波，克服了脉冲微波给实验带来的不利影响。

2.    微型计算机自适应PID调节技术：有效克服超调现象的发生。PID参数可以自适应整定，灵活适应不同的操作环境，当环境温度，反应物质容积、极性、热容发生改变时，MCR-3型微波化学反应器可以适应由此带来的影响，自动修改PID参数，使仪器适应新的环境，保持控温精度不降低。

3.    采用特氟龙喷涂Pt100铂电阻温度传感器：特氟龙喷涂温度传感器直接插入反应体系内部，采集反应物料温度，可靠的屏蔽装置有效消除自热效应和电磁波的干扰，使数据采集更为可靠。特氟龙喷涂温度传感器可有效抵御酸、碱、有机溶液腐蚀。

4.    采用多段工作模式：可以设置5个工作时段。一个工作时段结束后，微波化学反应器自动转向下一时段连续工作。每个时段下都可独立设置最高功率、温度和时间，MCR-3型微波反应器将在每个工作时段中都达到**状态。

5.    显示实时曲线：可以更直观的查看温度变化的情况。只需要按下翻页键，就可以看到温度曲线。

6.    存储参数：参数的输入将保持在闪存中，方便您下次开机操作，不用再重复输入。MCR-3型微波反应器采用的Flash存储器可以在关机或者停电时**保存数据。

7.    采用大面积触摸面板：按键分布符合操作习惯，分部间隔合理，操作手感更为舒适，按键的同时有声音提示功能。

8.    采用7英寸触摸屏：分辨率800*480，16：9高亮度真彩屏，使视野更为广阔，观看更为舒适。同步显示五个时段所设置的工作条件、工作状态、微波功率、实时温度和工作时间。

9.    温度误差修正功能，若显示温度与实际温度出现误差，可通过修改微型计算机内部参数进行修正。

10.    具有安全连锁开关：在任何情况下打开炉门都会停止微波辐射，保障使用者的安全。

11.    磁控管过热保护功能：当一次使用时间过长或者异常情况导致磁控管温度高时，微波化学反应器可自动切断磁控管电源，避免磁控管的损伤。

12.    内置磁力搅拌器，搅拌速度无级可调。

13.    开放式反应体系：用户可根据工艺要求的反应条件，加装标准口的反应容器（容积100-500ml）及冷凝回流、滴加、补液等装置。配备保护性气体加入口。

14.    微波化学反应器具有排风排烟功能。

 FCMCR-3C-W型变频微波化学反应器主要技术参数：
1.    整机输入功率：≤1350W；
2.    微波频率：2450MHz±50Hz；
3.    微波输出方式：连续波（连续输出）；
4.    微波输出功率: ≤900W(连续自动可调)；
5.    传感器：PT100；
6.    温度控制精度：≤1℃；
7.    测量值精度：0.2级
8.    温度设定范围：0.0~250.0℃；
9.    工作环境：电源电压：220V±10%，50HZ±2HZ；
       环境温度：0~50℃ ；    相对湿度：＜85%RH；
10.   外形尺寸：510×450×510 mm
       内胆尺寸：352×325×202 mm
11.   接口：1   USB    用来接鼠标、U盘做数据导出
                 2  RJ45以太网    用来连接局域网实现PC监控


 FCMCR-3C-W型微波化学反应器操作使用说明：

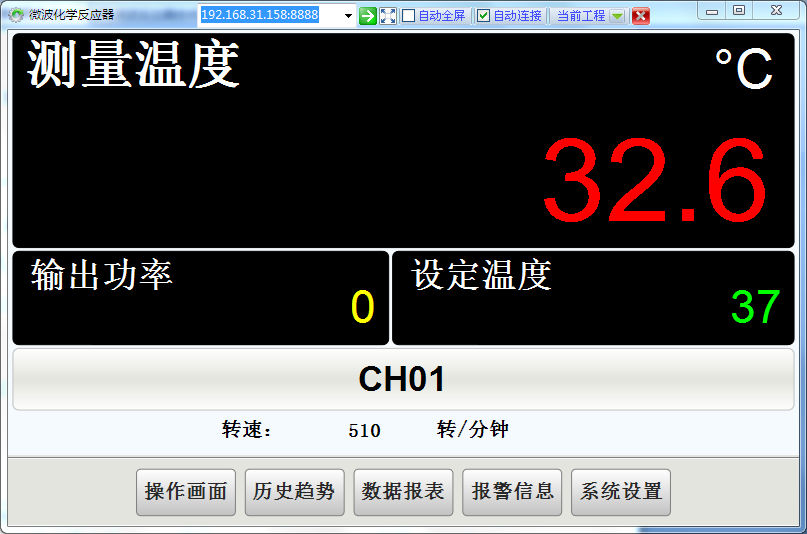

1、    微波化学反应器开机界面介绍：

1）    测量温度：反应器内温度传感器测得的实际温度；
     2）    输出功率：磁控管实时输出功率；
     3）    设定温度：当前程序给定温度或需要恒温的设定值；
     4）    转速：通过调整调速旋钮得到的搅拌速度；
     5）    操作画面：除了主界面一些主要数值外，显示了实时曲线、程序运行段数、时间等数据，而且反应器的运行、停止、程序配方设定等功能都从该界面进行操作；
     6）    历史趋势曲线、数据报表、报警信息分别进入相应界面；
     7）    系统设置：对控制器内部参数、密码和系统时间的重设、触摸屏校准、以太网通讯的IP设置。

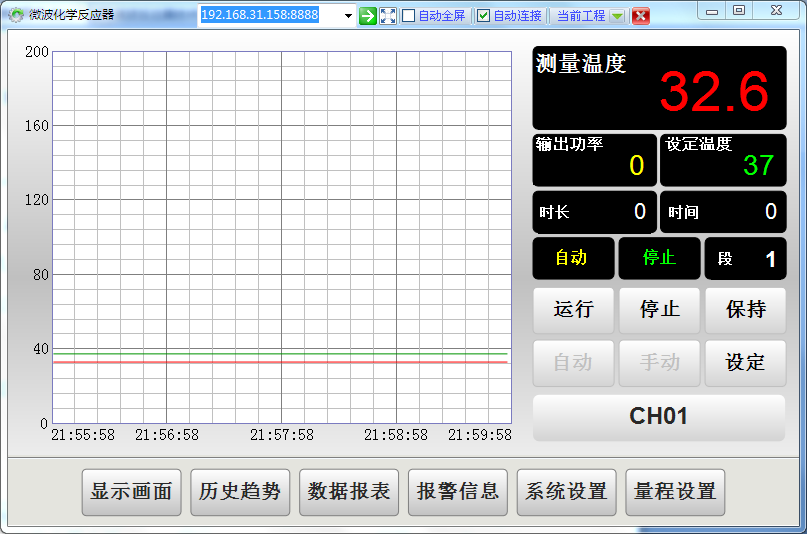

操作画面：

     8）    运行键：在停止运行状态下，点击该键后，输入密码（初始密码：111），反应器按照设定好的条件开始工作；
     9）    停止键：在运行状态下，点击该键反应器停止工作，关闭磁控管加热输出；
   10）    保持键：在程序运行过程中保持在当前温度；

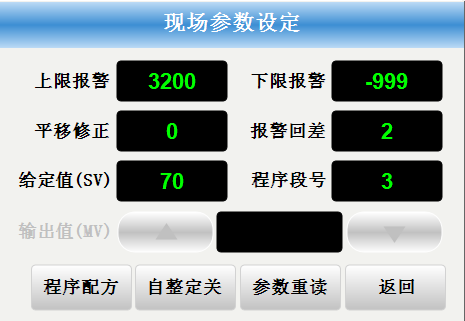

   11）    设定键：输入密码打开设定界面，如图所示。上下限报警及报警回差值采用默认值，不需修改，平移修正用来修正传感器误差，一般情况下也不需修改，给定值为程序给定温度，程序段号可在程序运行状态下快速切换运行程序段，程序配方键打开编程窗口，自整定    键用来切换自整定开关状态，点击后开启自整定开，再点击为自整定关；

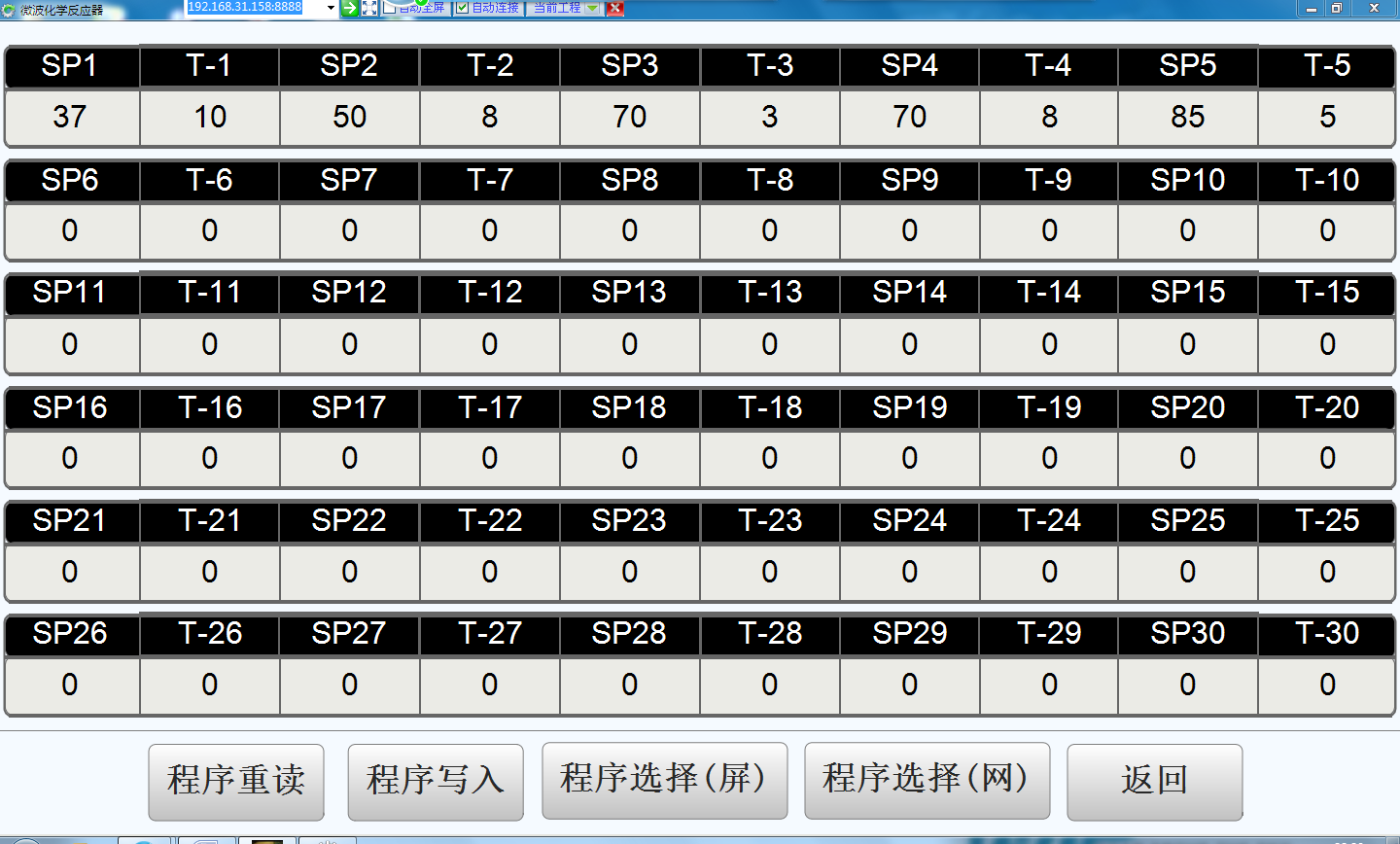

12）    程序配方：该窗口下编写所需程序，SP为设定温度，T为 设定时间，1～30 为程序段数，输入新数据变成红色字体，点程序写入后保存变成黑字体。程序选择为预设程序，分为屏端和网络端，可预先将几组程序输入保存后随时调用；

13）    系统设置：该窗口内部参数涉及设备运行状态，不可随意修改，触摸屏校准和IP设置需要在设置完毕后关闭总电源，重新启动设备；
14）    网络设置：PC端实时监控需要联网并将设备IP、子网掩码、网关设置为所使用局域网参数，设置完毕后重启设备，插好网线，在电脑浏览器内输入设备IP，端口号：8888，如：192.168.31.158:8888 ，安装控件或下载工控浏览器后即可。
